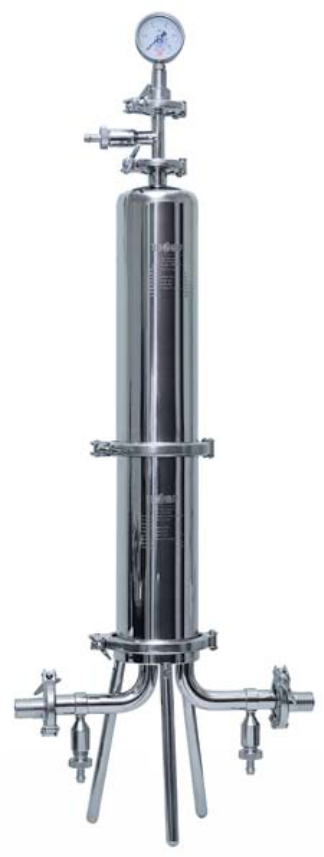

Фильтродержатель серии ДС-1-Д(-/-)М (для жидких сред, санитарное исполнение) "Технофильтр"

Т Е Х Н О Л О Г И И    Ф И Л ЬТ Р А Ц И И

Фильтродержатели ДС из нержавеющей стали в санитарном исполнении

Для критических процессов фильтрации в фармацевтическом и пищевом производстве

Описание

Фильтродержатели серии ДС-1-Д(-/-)М в санитарном исполнении специально спроекти-рованы для использования в наиболее критических областях применения, требующих высокую степень очистки и долговечность конструкции. Полностью комплектные филь-тродержатели изготавливаются из нержавеющей стали AISI 316L устойчивой к корро-зии и предназначены для установки одного фильтрующего элемента высотой 250, 500, 750 мм конструктивной формы «Д» с двойным радиальным уплотнением и байонетным фиксатором. Специальная полировка внутренних поверхностей снижает сорбцию ми-крочастиц и бактерий и обеспечивает эффективную санитарную обработку.

Фильтродержатели снабжены краном для стравливания воздуха, сливными кранами и манометром из нержавеющей стали.

Технические спецификации

Материалы конструкции

Проточные части держателя - Нержавеющая сталь AISI 316L (или AISI 304)

Клемповые соединения, хомуты - Нержавеющая сталь AISI 304

Уплотнительные кольца  - Силикон, EPDM (Витон - по запросу)

Тип обработки поверхности

Внутренняя поверхность, контактирующая со средой - Ra <0.8, механическая полировка

Внешняя поверхность - Ra <0.4, механическая зеркальная полировка

Соединения - Вход-выход  - быстросъемное санитарное соединение Tri-Clamp 1"

Воздушный клапан - Clamp 1"

Фильтроэлемент - адаптер 56 мм (код Д, Д1)

Установка - на 3-х поддерживающих ножках

Максимальная  рабочая температура - Определяется температурными режимами эксплуатации используемых фильтрующих элементов и материалов уплотнений, но не должна превышать 95°C при соблюдении мер, исключающих прикосновение персонала к нагретым частям фильтродержателя

Максимальное рабочее давление - 0,6 МПа (6 bar)

Стерилизация - паром в линии от 121 до 145°С, автоклавированием

Габаритные размеры, вес • ДС-1-Д-250М/316,369 х 130 х 697 мм, 7 кг, • ДС-1-Д-500М/316, 369 х 130 х 941 мм, 8.7 кг, • ДС-1-Д-750М/316, 369 х 130 х 1191 мм, 10 кг,  • ДС-1-Д-1000М/316,  369 х 130 х 1441 мм, 11,8 кг

Диаметр условного прохода - 20 мм

Комплектация - Манометр из нержавеющей стали (с мембранным разделителем - по запросу)
